Pleiad G4Indbygget

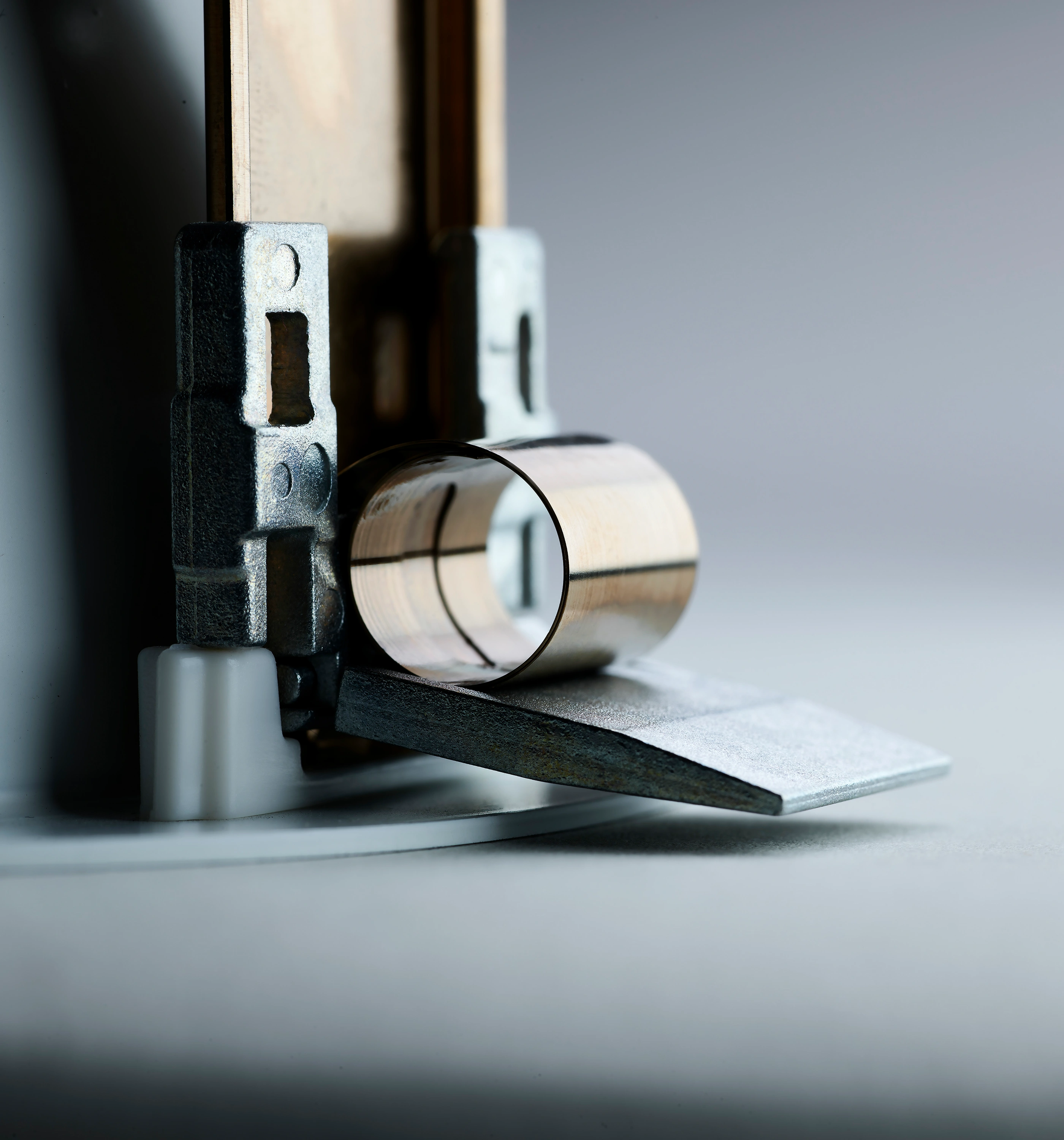

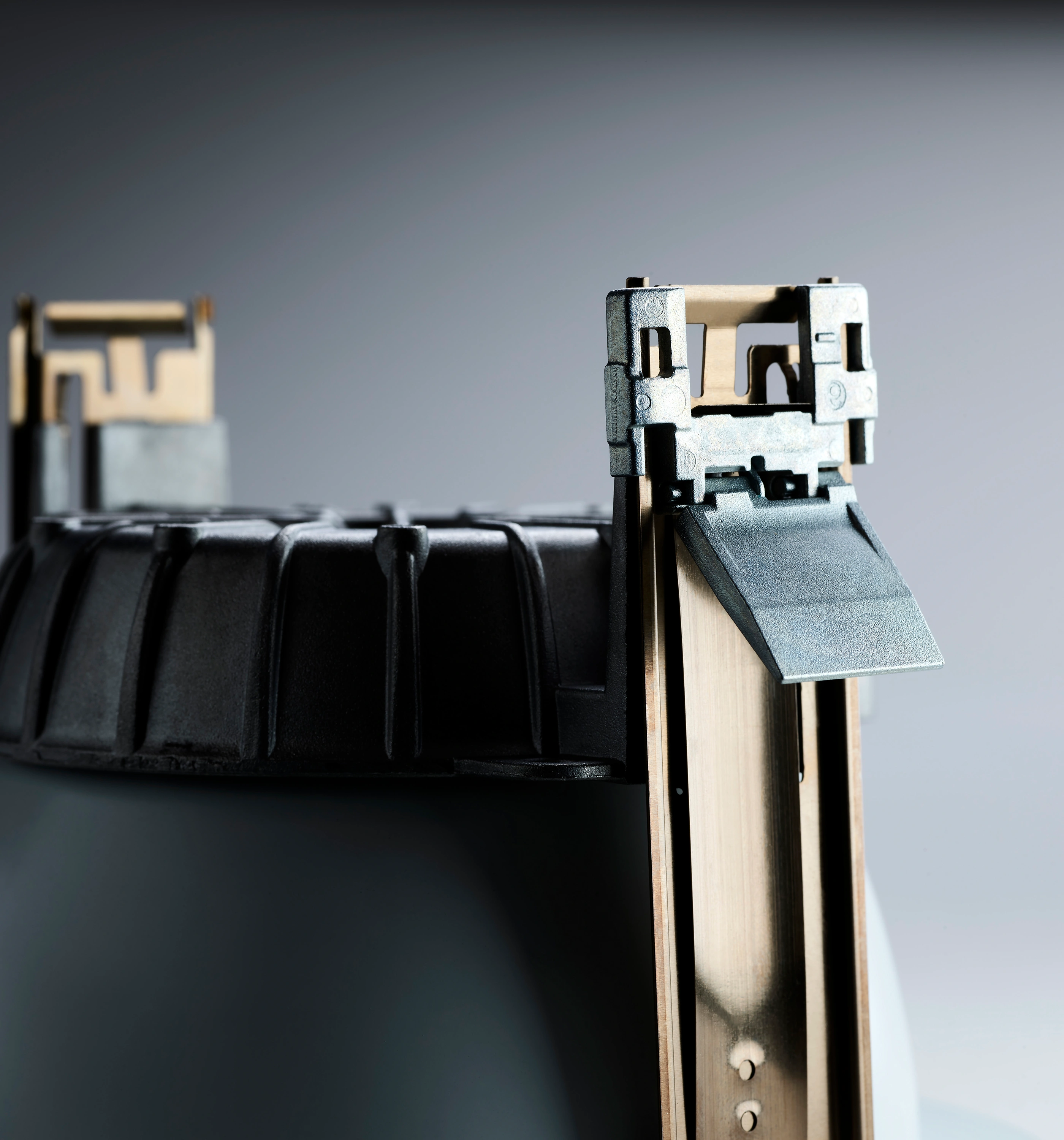

Pleiad G4 er et klassisk Fagerhult-armatur, der fortsætter med at udvikle sig. Den indbyggede downlight er alsidigt og giver høj lyskomfort i forskellige miljøer. Med sin høje energieffektivitet og patenterede hurtige installation er Pleiad et omkostningseffektivt valg.
Pleiad G4Indbygget
Pleiad G4 er et klassisk Fagerhult-armatur, der fortsætter med at udvikle sig. Den indbyggede downlight er alsidigt og giver høj lyskomfort i forskellige miljøer. Med sin høje energieffektivitet og patenterede hurtige installation er Pleiad et omkostningseffektivt valg.
Installation
Armatur til indbygget installation i nedhængte lofter. Uventilerede eller ventilerede nedhængte lofter. IP64 under et nedhængt loft, IP20 over et nedhængt loft. Ved montering på bløde lofter kræves der en monteringsplade. Angående belastninger i nedhængte loftsystemer skal du følge anbefalingerne fra den valgte leverandør af lofter. Se installationsvejledningen for detaljerede oplysninger.
Se installationsvideo Pleiad G4Tilslutning
Til permanent tilslutning i separat driverboks. Snap-in-klemrække 3 x 2,5 mm² (x2), gennemgående ledninger mulige. 5 x 2,5 mm² (x2) til dæmpning. Kan også leveres med chassismonteret snap-in-stik i driveren, hvor en T-splitter eller et jordet netkabel og stik er muligt. Armaturhuset og driveren er forbundet med hinanden med et hurtigkoblingssystem. Armaturhus klasse III. Den medfølgende driver skal forbindes til beskyttelsesjord. CLO (Constant Light Output).
Udførelse

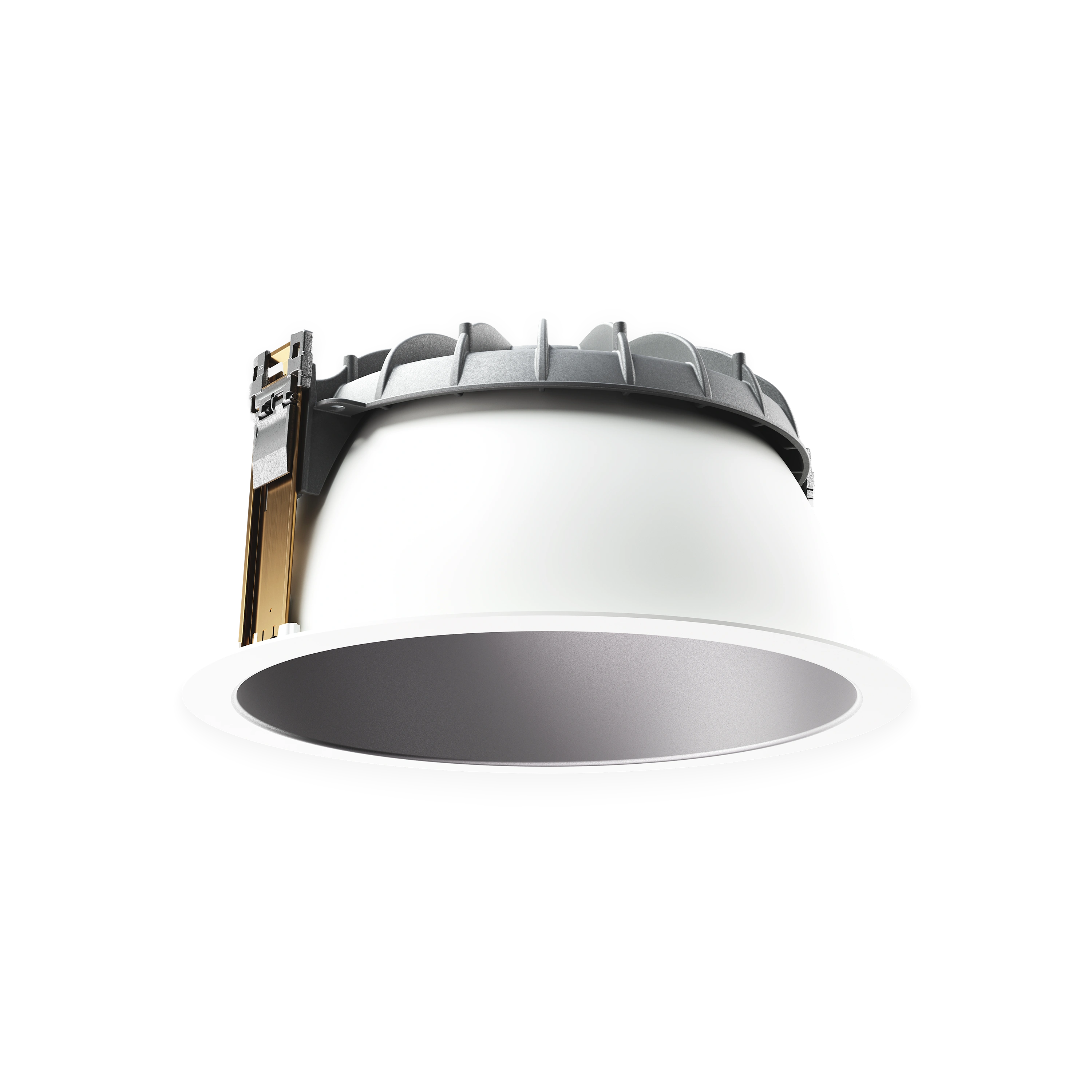

Armaturhus i støbt aluminium, fremstillet af 100 % genbrugsmateriale. For wallwasher-varianten er armaturhuset fremstillet af støbt aluminium og PBT-plast. Synlig reflektorring af aluminium. Lakeret i hvid (RAL 9003).
Lysfordeling
Direkte asymmetrisk. Smal, medium, bredstrålende og ekstra bredstrålende.
Lysdata
Optik

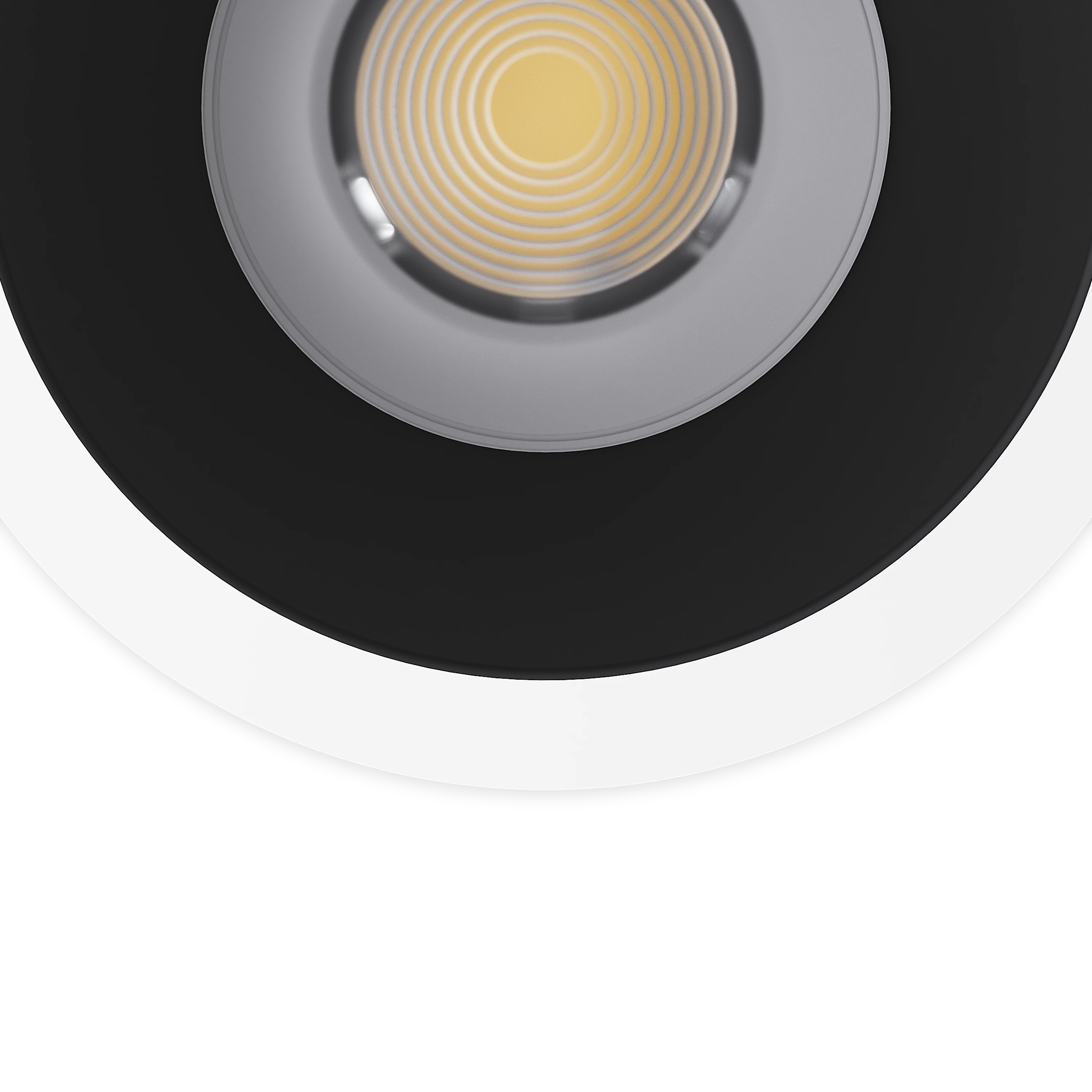

Reflektor af mat metalliseret aluminium, lakeret i hvid (RAL 9003) eller sort (RAL 9005) finish. Linse af klar akryl.
Høj effektivitet og lavere energiforbrug
Produktserien omfatter modeller med meget høj effektivitet – uden at gå på kompromis med lyskomforten. Høj effektivitet medfører reduktioner i energiforbrug, klimapåvirkning og driftsomkostninger. Armaturets gode lyskomfort betyder også, at der er behov for færre armaturer for at opnå det ønskede lysniveau.
Fremstillet af genanvendt aluminium
Produktet indeholder trykstøbt aluminium, et materiale, som i vores produkter består af ca. 85 % genanvendt materiale. Ved at bruge genanvendt aluminium reduceres energiforbruget med op til 95 % sammenlignet med nyt aluminium (Kilde: European Aluminium). Det medfører et betydeligt lavere CO2-aftryk.
Twin Dual Driver
Produktet kan drives af en Twin Dual Driver, en driver, som driver to armaturer. Med strømlinet elektronik og en opdateret materialesammensætning har vi reduceret driverens samlede klimapåvirkning med 49 %, samtidig med at vi har bevaret sikkerheden, den hurtigere installation og den nemmere brug af produktet.
DALI/faseimpulsstyring
Kombinerer digital DALI-styring med traditionel fasestyring – en fleksibel løsning, der giver mulighed for både præcis dæmpning og nem installation.
Tænd/sluk
Enkel styringsmetode, hvor belysningen tændes eller slukkes uden dæmpning. Til miljøer med grundlæggende belysningsbehov og klar kontrol.
Artikler
Konfigurer din Pleiad G4
Tilpas og optimér armaturet i Fagerhults konfigurator.
Har du brug for mere information?
Download eksempelfiler med lysdata og 3D‑filer, som guider dig til det rette valg.
| Navn | Beskrivelse | Best.nr. | Artikel‑PDF | |
|---|---|---|---|---|
|
Monteringsplade | Monteringsplade, Ø 75, Ø 95, Ø 107 | 41982 | |
|
Retrofit kit | Retrofit kit Ø 70-155 mm | 41085 | |
|
Dækskive opal IP 54 | Ø 205 mm, sort (RAL 9005 G10) | 41158 | |
|
Dækskive Delta IP 20 | Ø 205 mm, sort (RAL 9005 G10) | 41155 | |
|
Dækskive Delta IP 20 | Ø 205 mm, grå (RAL 7040) | 42036 | |
|
Styrepaneler Lunatone | DALI Switch Cross | 86354 | |
|
WAGO T-kobling | WAGO T-kobling, 5-polet, blå | 88228 | |
|
WAGO T-kobling | WAGO T-kobling, 3-polet, hvid | 91067 | |
|
Dækskive Delta IP 20 | Ø 205 mm, hvid (RAL 9016) | 42032 | |
|
Wieland T-kobling | Wieland 5-polet T-kobling | 91026 | |
|
Mounting plate and support bars | 41959 | ||
|
Dækskive opal IP 54 | Ø 205 mm, grå (RAL 7040) | 41865 | |
|
Dækskive opal IP 54 | Ø 205 mm, mat aluminium | 41869 | |
|
Kantring III | Ø 205 mm, hvid (RAL 9016), højde 9 mm, ydre diameter 238 mm. | 41921 | |
|
Dækskive opal IP 54 | Ø 205 mm, hvid (RAL 9016) | 41861 | |
|
Cylinder til skråt loft | Cylinder til skråt loft Ø 205 | 41084 | |
|
|
Ensto tilslutningsledning | Længde 2,0 m med hun- og hankontakt. 5x1,5 mm². Halogenfri. | 92788 | |
|
|
Ensto tilslutningsledning | Længde 2,0 m med hun- og hankontakt, 3x1,5 mm². Halogenfri. | 92787 | |
|
|
Ensto samleledning, 3-polet | Længde 3,0 m med hun- og hankontakt, 3x1,5 mm². Halogenfri. | 92785 | |
|
|
Ensto samleledning, 5-polet | Længde 3,0 m med hun- og hankontakt. 5x1,5 mm². Halogenfri. | 92786 | |
|
Kantring II | Ø 205 mm, grå (RAL 7040), højde 11 mm, ydre diameter 243 mm. | 41905 | |
|
Indgangsenhed Tridonic | DALI XC | 86132 | |
|
|
Mounting plate and support bars | 41958 | ||
|
WAGO samleledning, 5-polet | Længde 3,0 m med hun- og hankontakt. 5x1,5 mm². Halogenfri. | 91243 | |
|
Kantring III | Ø 205 mm, mat aluminium, højde 9 mm, ydre diameter 238 mm. | 41929 | |
|
Kantring II | Ø 205 mm, hvid (RAL 9016), højde 11 mm, ydre diameter 243 mm. | 41901 | |
|
Monteringsplade | Monteringsplade | 41956 | |
|
Wieland T-kobling | Wieland 3-polet T-kobling | 91025 | |
|
|
Retrofit kit | Retrofit kit Ø 205-310 mm | 41087 | |
|
WAGO samleledning, 3-polet | Længde 3,0 m med hun- og hankontakt, 3x1,5 mm². Halogenfri. | 91244 | |
|
Kantring III | Ø 205 mm, sort (RAL 9005 G10), højde 9 mm, ydre diameter 238 mm. | 41143 | |
|
Kantring II | Ø 205 mm, sort (RAL 9005 G10), højde 11 mm, ydre diameter 243 mm. | 41140 | |
|
Dækskive Klar IP 64 | Ø 205 mm, sort (RAL 9005 G10) | 41161 | |
|
Wieland samleledning 5-polet | Længde 3,0 m med hun- og hankontakt. Halogenfri. | 92799 | |
|
Ensto T-kobling | Ensto T-kobling 3-polet, hvid | 92783 | |
|
Ensto T-kobling | Ensto T-kobling 5-polet, grå | 92784 | |
|
Wieland samleledning 3-polet | Længde 3,0 m med hun- og hankontakt. Halogenfri. | 92793 | |
|
Dækskive Klar IP 64 | Ø 205 mm, grå (RAL 7040) | 41845 | |
|
Dækskive Klar IP 64 | Ø 205 mm, hvid (RAL 9016) | 41841 | |
|
Dækskive Klar IP 64 | Ø 205 mm, mat aluminium | 41849 | |
|
Kantring III | Ø 205 mm, grå (RAL 7040), højde 9 mm, ydre diameter 238 mm. | 41925 | |
|
Dækskive Delta IP 20 | Ø 205 mm, mat aluminium | 42040 | |
|
Monteringsplade | Monteringsplade 625 med skærm. Tilpasset til downlights med indbygningsmål Ø 165 | 41933 | |
|
Monteringsplade | Monteringsplade HB. Tilpasset til downlights med indbygningsmål Ø 165. For 38 mm bæreskinne. | 41655 | |
|
|
Retrofit kit | Retrofit kit Ø 165–270 mm | 41339 | |
|
|
Monteringsplade | Monteringsplade 600 med skærm. Tilpasset til downlights med indbygningsmål Ø 165 | 41932 | |
|
|
Dækskive opal IP 54 | Ø 125 mm, sort (RAL 9005 G10) | 41156 | |
|
|
Dækskive Delta IP 20 | Ø 125 mm, sort (RAL 9005 G10) | 41153 | |
|
|
Monteringsplade | Monteringsplade Ø125 | 41681 | |
|
Cylinder til skråt loft | Cylinder til skråt loft Ø 125 | 41083 | |
|
|
Dækskive opal IP 54 | Ø 125 mm, grå (RAL 7040) | 41134 | |
|
|
Dækskive opal IP 54 | Ø 125 mm, hvid (RAL 9016) | 41133 | |
|
|
Dækskive Klar IP 64 | Ø 125 mm, grå (RAL 7040) | 41136 | |
|
|
Dækskive Klar IP 64 | Ø 125 mm, hvid (RAL 9016) | 41135 | |
|
|
Monteringsplade | Monteringsplade HB. Tilpasset til downlights med indbygningsmål Ø 125 | 41065 | |
|
Dækplade IP 21 | Dækplade IP 21, Ø125 | 41059 | |
|
|
Dækskive Delta IP 20 | Ø 125 mm, grå (RAL 7040) | 41132 | |
|
|
Dækskive Delta IP 20 | Ø 125 mm, hvid (RAL 9016) | 41131 | |
|
|
Retrofit kit | Retrofit kit Ø 125-220 mm | 41137 | |
|
|
Kantring II | Ø 125 mm, sort (RAL 9005 G10), højde 11 mm, ydre diameter 155 mm. | 41138 | |
|
|
Kantring III | Ø 125 mm, sort (RAL 9005 G10), højde 9 mm, ydre diameter 155 mm. | 41141 | |
|
|
Dækskive Klar IP 64 | Ø 125 mm, sort (RAL 9005 G10) | 41159 | |
|
|
Kantring II | Ø 125 mm, hvid (RAL 9016 G10), højde 11 mm, ydre diameter 155 mm. | 41075 | |
|
|
Kantring II | Ø 125 mm, grå (RAL 7040 G10), højde 11 mm, ydre diameter 155 mm. | 41076 | |
|
|
Kantring III | Ø 125 mm, hvid (RAL 9016 G10), højde 9 mm, ydre diameter 155 mm. | 41077 | |
|
|
Kantring III | Ø 125 mm, grå (RAL 7040 G10), højde 9 mm, ydre diameter 155 mm. | 41078 | |
|
|
Dækskive Klar IP 64 | Ø 165 mm, hvid (RAL 9016) Margard hard coated | 41708 | |
|
|
Dækskive opal IP 54 | Ø 165 mm, sort (RAL 9005 G10) | 41157 | |
|
|
Dækskive Delta IP 20 | Ø 165 mm, sort (RAL 9005 G10) | 41154 | |
|
|
Dækskive opal IP 54 | Ø 165 mm, hvid (RAL 9016) | 41860 | |
|
|
Dækskive Klar IP 64 | Ø 165 mm, mat aluminium | 41848 | |
|
|
Dækskive Klar IP 64 | Ø 165 mm, grå (RAL 7040) | 41844 | |
|
|
Dækskive Delta IP 20 | Ø 165 mm, hvid (RAL 9016) | 42031 | |
|
|
Kantring II | Ø 165 mm, hvid (RAL 9016), højde 11 mm, ydre diameter 199 mm. | 41900 | |
|
|
Kantring III | Ø 165 mm, hvid (RAL 9016), højde 9 mm, ydre diameter 195 mm. | 41920 | |
|
|
Kantring II | Ø 165 mm, grå (RAL 7040), højde 11 mm, ydre diameter 199 mm. | 41904 | |
|
|
Dækskive opal IP 54 | Ø 165 mm, grå (RAL 7040) | 41864 | |
|
Indbygningspanel | Ø 165 mm | 41775 | |
|
Ringlight | Ø 165 mm, sandblæst glas | 41754 | |
|
Kantring II | Ø 165 mm, mat aluminium, højde 12 mm, ydre diameter 200 mm. | 41908 | |
|
|
Kantring III | Ø 165 mm, grå (RAL 7040), højde 9 mm, ydre diameter 195 mm. | 41924 | |
|
|
Dækskive Delta IP 20 | Ø 165 mm, grå (RAL 7040) | 42035 | |
|
|
Kantring III | Ø 165 mm, mat aluminium, højde 10 mm, ydre diameter 196 mm. | 41928 | |
|
|
Dækskive Delta IP 20 | Ø 165 mm, mat aluminium | 42039 | |
|
Dækplade IP 21 | Dækplade IP 21, Ø165 | 41060 | |
|
|
Cylinder til skråt loft | Cylinder til skråt loft Ø 165 | 41638 | |
|
|
Kantring III | Ø 165 mm, sort (RAL 9005 G10), højde 9 mm, ydre diameter 195 mm. | 41142 | |
|
|
Kantring II | Ø 165 mm, sort (RAL 9005 G10), højde 11 mm, ydre diameter 199 mm. | 41139 | |
|
|
Dækskive Klar IP 64 | Ø 165 mm, sort (RAL 9005 G10) | 41160 | |
|
Ice | Ø 165 | 41315 | |
|
|
Dækskive Klar IP 64 | Ø 165 mm, hvid (RAL 9016) | 41840 | |
|
|
Dækskive opal IP 54 | Ø 165 mm, mat aluminium | 41868 | |
|
Monteringsplade | Monteringsplade, Ø 110 | 41964 | |
|
|
Retrofit kit | Retrofit kit Ø 110-155 mm | 41086 | |
|
External Organic Response G3 Sensor excl. PSU. | External sensor excl. PSU. | 86519 |
